Made an RFID Tester – for HF&UHF Tags
高频射频卡的应用非常广泛，例如金融支付、人员出入管理、产品溯源、车间定位、巡检记录等。
该品卡主要工作于13.56MHz频段，包含多个协议种类，例如15693、14443A\B等。
射频卡的射频性能和协议一致性测试是射频卡和读写器设计和生产过程中的重要环节。
我们使用Xilinx的FPGA实现了一款低成本的RFID特性测试仪，并配合C#上位机软件。
The parameters are as follows:
① Spartan 3E-1200K main controller, onboard RAM and ROM.
② The highest rate of the UART interface is up to 1.5Mbps, which is used for PC communication.
③ 0-30MHz arbitrary waveform generator, built-in 165Msps 12bit DA converter, which can provide the voltage range of 50mVp-p to 10Vp-p between the frequency of 0-15MHz.
④ The 100MH bandwidth 12bit AD converter can perform low-pass and band-pass sampling.
⑤ Used for 13.56MHz ISO15693, ISO14443 and other high-frequency RFID transceiver test, signal modulation and demodulation analysis, and carrier generation.
⑥ It can be used for the processing and analysis of 915MHz baseband signals or down-conversion signals.
测试仪的设计非常复杂，甚至包含更高频率的频率分析、调制分析、协议分析等内容。
Based on this equipment, we have developed another very high-end RFID test board, using the 14-layer microwave Rogers PCB and Xilinx SOC chip ZYNQ, which contains ARM A9 processors and a powerful FPGA. It supports the QAM modulation and demodulation with frequencies up to 2.4GHz carrier. Besides, we also designed a circular polarization cut-angle microstrip antenna for 915MHz.
VHDL设计的FPGA模块框架。
Local Multipoint Transport Protocol（LMTP）
LMTP是我们设计的仪器内可插接式总线结构和通信协议，本协议适用于工控设施、仪器仪表内部等局部多点高速通信场合。
它的特点在于：
※ 400MB/S峰值速率
※ 最多32设备接入（W=32时）
※ 总线共享、时分复用
※ 可适用“一主多从”或 “对等方式”
※ 异步请求，同步传输
※ 单次/突发模式/DMA传输
※ 低功耗，时钟仅在传输时有效
※ 可外部配置总线地址/牌号
※ 可选串行配置总线，热插拔支持
LMTP v2不规定总线宽度及基地址位数，即适用于如【8/16/32】位情况，但同一传输系统中各设备须保持一致，本协议默认以32位、3位基地址系统为例说明；LMTP v1亦不规定传输电平，但同一传输系统中各设备亦必须保持一致。

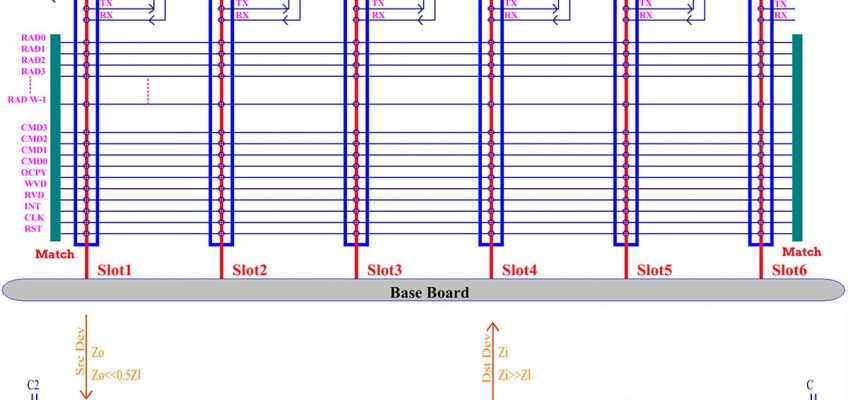

LMTP v2包括高速并行线路及串行配置线路两部分，串行配置线路等同于标准异步收发UART逻辑，本文档主要介绍高速并行线路。固定配置的高速设备可以单独使用高速并行线路，无需高速传输的低速设备可以单独使用串行配置线路。LMTP v1特别适用于多[MCU/APU+FPGA]架构的设备通信。

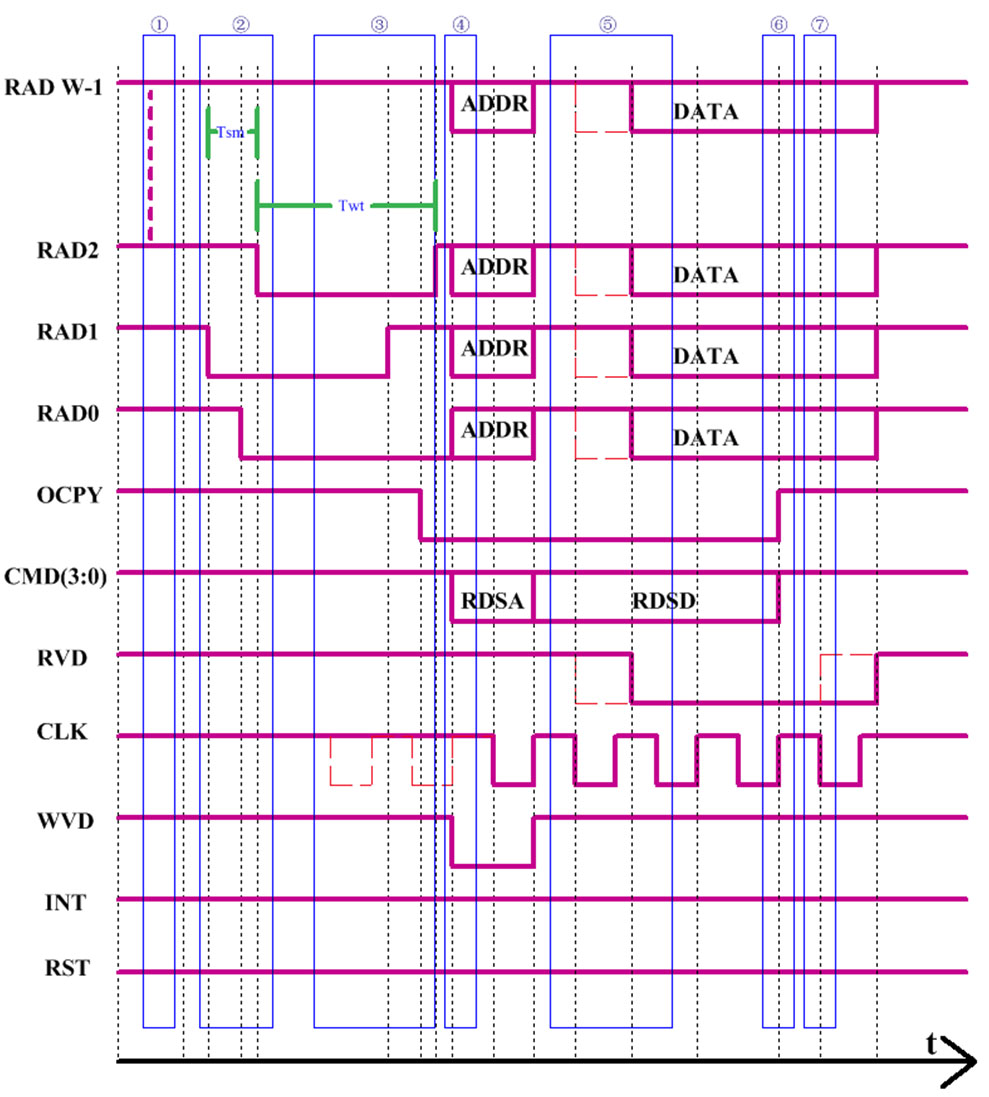

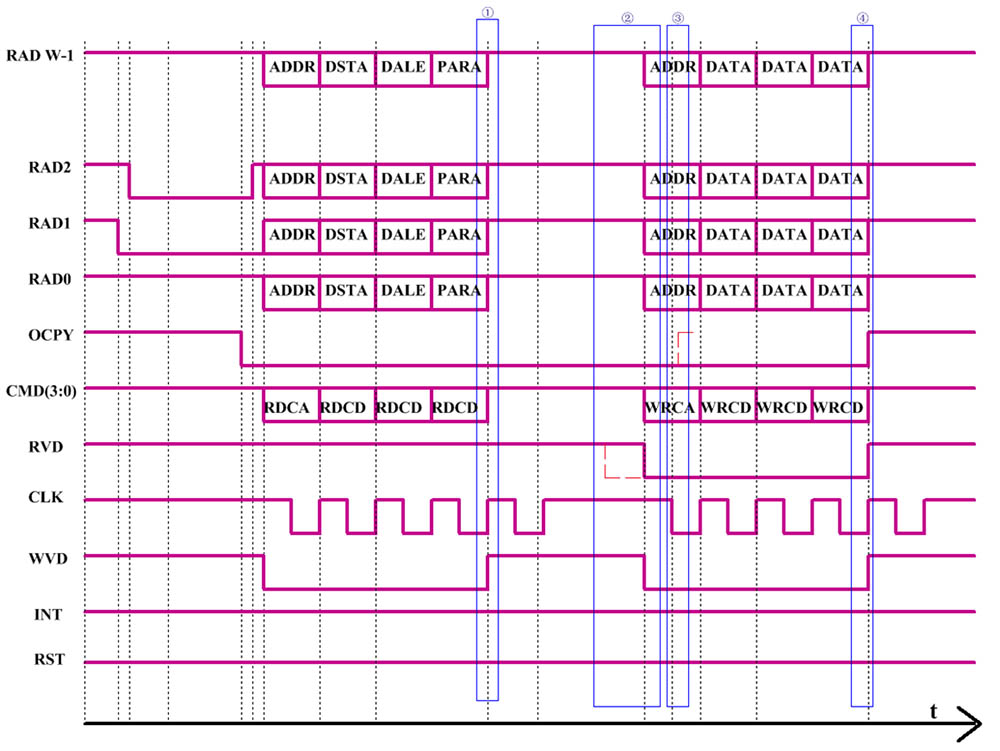

总线符号 | 含义 | 默认电平 | 有效电平 |
RAD | 请求/地址/数据公共总线 | 非驱动弱上拉 | 请求期间低电平发起传输请求；传输期间推挽有效 |
OCPY | 总线占用标志 | 非驱动弱上拉 | 低电平标志总线被发起设备占用；【OCPY逻辑与RVD】有效表示总线被占用 |
CMD | 总线命令 | 非驱动弱上拉 | 传输期间推挽有效 |
CLK | 总线时钟 | 非驱动弱上拉 | 总是由发起设备驱动，第一个下降沿确保地址建立；传输完成后产生一个额外周期后恢复高电平 |
RVD | 远端设备回应数据有效，即”读”有效 | 非驱动弱上拉 | 低电平表示远端设备正驱动总线 |
WVD | 发起设备驱动总线有效，即”写”有效 | 非驱动弱上拉 | 低电平表示发起设备正在驱动总线 |
INT | 中断请求
| 非驱动弱上拉 | 低电平表示有设备发起中断请求，该线路采用OC形式，只可驱动为低 |
RST | 总线设备复位 | 非驱动弱上拉 | 低电平器件所有设备复位 |
TX | 可选串行配置发送 | 驱动为高 | 低电平起始位有效 |
RX | 可选串行配置接收 | 非驱动弱上拉 | 低电平起始位有效 |
基于LMTP的示例板卡设计：
